Glossaire éclairage

Tout comprendre sur l'Eclairage LED

Retrouvez toutes les définitions et explications sur les termes techniques de l’éclairage et nos différents produits.

Alimentation LED

L’alimentation LED délivre la puissance électrique (Watt) nécessaire au luminaire pour être convertie en puissance lumineuse souhaitée (nombre de lumen). Elle se présente sous forme d’un boitier électronique qui contient le circuit électronique de conversion de l’entrée (pour nos applications le secteur 230V) en sortie (tension/courant) dimensionnée pour piloter le(s) module(s) LED du luminaire. Dans notre cas la connexion au réseau électrique se fait soit avec un boitier de raccord fourni (appliques et plafonniers) soit avec un câble muni d’une prise secteur (lampes). La connexion au luminaire se fait à l’aide d’un connecteur jack ( + / -).

Pour en savoir plus, consultez notre article qui vous explique les différents types d’alimentation LED pour l’éclairage et le catalogue de toutes les alimentations pour nos différents formats de luminaires dans la boutique accessoires.

Courant d'alimentation (mA)

Il s’agit du courant (milliAmpère) délivré en sortie de l’alimentation vers le(s) module(s) LED du luminaire. Nos luminaires sont pilotés par des alimentations en mode courant constant plus stable en terme de luminosité. Cependant le courant peut varier dans le cas de luminaire avec option de gradation (dimmming).

Dans le détail, ce courant est injecté dans chaque puce LED unitaire avec courant d’électrons à la cathode (le pole – de la puce LED) et de trous à l’anode (le pole + de la LED). Ces électrons et trous se recombinent dans la puce LED en émettant de la lumière (des photons).

Éfficacité énergétique

L’Efficacité énergétique d’un système d’éclairage qu’il soit simple (ampoules, puces LED) ou plus complexe (luminaires LED) est défini par:

η systeme = Puissance émise visible système (lumen) / Puissance consommée système (Watt)

Étiquette énergie

L’Étiquette énergie provient d’une directive européenne. Elle a pour objectif d’indiquer aux consommateur la performance énergétique de certains produits en définissant des classes énergie (A à G) basées sur la performance. La réglementation évolue de manière régulière pour suivre l’évolution des technologies.

Concernant les luminaires, la réglementation change au 1er septembre 2021. La régulation dite ELR (Energy Label Regulation) ne concerne plus les luminaires mais uniquement les sources lumineuses vendus de façon autonome.

Nous allons donc supprimer les étiquettes énergie de nos fiches produit et vous indiquer uniquement la classe énergie de la source intégrée comme le demande la réglementation.

Les classes d’énergie des sources lumiineuses autonomes changent drastiquement; par exemple une ampoule d’efficacité énergétique 100lm/W était classée:

  • classe A++ avant le 01/09/2021.
  • classe F      après le 01/09/2021 et l’ELR !!



De mon point de vue l’EU est allé un peu vite en anticipant sur l’évolution de la technologie LED. Les clients risquent de ne pas comprendre cette modification soudaine et perturbante. Une efficacité de 100lm/W est très bien positionnée en performance sur le marché !

Indice de protection

L’indice de protection (IP) électrique est un indice défini dans une norme qui indique l’étanchéité d’un produit électrique contre les solides (premier chiffre) et les liquides (second chiffre). Le niveau de protection est résumé dans ce tableau.

Les appareils électriques destinés aux salles de bain ou en extérieur requiert des indices de protection plus élevés pour éviter les risques de court-circuit en présence d’eau.

Lumen (lm)

Le lumen (lm) est l’unité de mesure du flux lumineux émis dans toutes les directions d’une source lumineuse (par exemple un luminaire). Cette unité prend en compte la sensibilité de l’oeil aux différentes longueur d’onde la lumière.

Pour mesurer le flux lumineux, la source lumineuse est placée dans une sphère intégrante qui récupère la lumière émise dans toutes les directions. A partir du spectre lumineux ainsi mesuré et  le multipliant par la courbe de sensibilité de l’oeil puis en intégrant ce produit, on obtient le flux lumineux exprimé en lumen.

Lumeninside signifie qu’il y a de la lumière à l’intérieur 😉

Panneau LED

Le panneau LED est un type de luminaire utilisant la technologie LED qui présentent certains avantages d’un luminaire moderne :

  • Diffusion uniforme de la lumière avec un faible éblouissement
  • Finesse du luminaire sous sa forme de panneau



On distingue les panneaux LED edge-lit avec une distribution des puces LED sur le coté du panneau et back-lit avec une distribution sur la surface arrière du panneau.

Puissance électrique (W)

La puissance électrique (Watt) est la puissance consommée par le luminaire sur le réseau électrique.

Cette puissance consommée est débitée sur votre compteur d’électricité. Pour vous faire un calcul simple:

  • Une lampe 20 Watt utilisée 1h par jour va consommer 20 Wh/jour soit 20*365=7300 Wh/an ou 7,3kWh. le kWh coutant environ 0,14€ en France, cela donne une facture d’électricité de 1,02€/ an pour cette lampe.
  • Une luminaire 40 Watt utilisé 6h par jour va consommer 240 Wh/jour soit 240*365=87600 Wh/an ou 87,6kWh. le kWh coutant environ 0,14€ en France, cela donne une facture d’électricité de 12,26€/ an pour ce luminaire.

Technologie LED

La technologie LED est une technologie d’émission de lumière dont les applications principales sont l’éclairage et le display (écran) basée sur un phénomène électro-optique; à savoir l’injection d’un courant électrique dans une puce formée par une jonction (appelée diode) entre 2 matériaux semiconducteurs. Le courant injecté se recombine dans la jonction pour émettre de la lumière monochromatique.

Découvrez une explication plus détaillée dans notre article sur la technologie LED.

Température de couleur (Kelvin)

La définition de la température de couleur de la lumière :

La température de couleur proximale ou corrélée d’une source lumineuse définie dans une norme CIE est la température du radiateur de Planck (corps noir) dont le rayonnement possède la chromaticité la plus voisine de celle de la source donnée, proximité évaluée dans le diagramme de chromaticité uniforme ayant les coordonnées u = u’ et v = (2/3)v’.

Un peu rude comme définition. Je vous donne toutes les bases pour mieux comprendre dans cet article.

Tension d'alimentation (V)

Il s’agit de la tension (Volt) délivrée en sortie de l’alimentation vers le(s) module(s) LED du luminaire. Cette tension sert à polariser toutes les puces LED unitaires du module LED pour injecter le courant d’alimentation dans celles-ci.

Variateur

Dispositif de commande utilisateur qui  permet de faire varier la lumière émise par le luminaire. En fait il commande directement l’alimentation du luminaire. Dans notre cas il fait varier le courant d’alimentation.

Il existe différents types de variateurs associée à différentes méthodes de gradation.

Retrouvez nos différents variateurs dans la boutique accessoires.

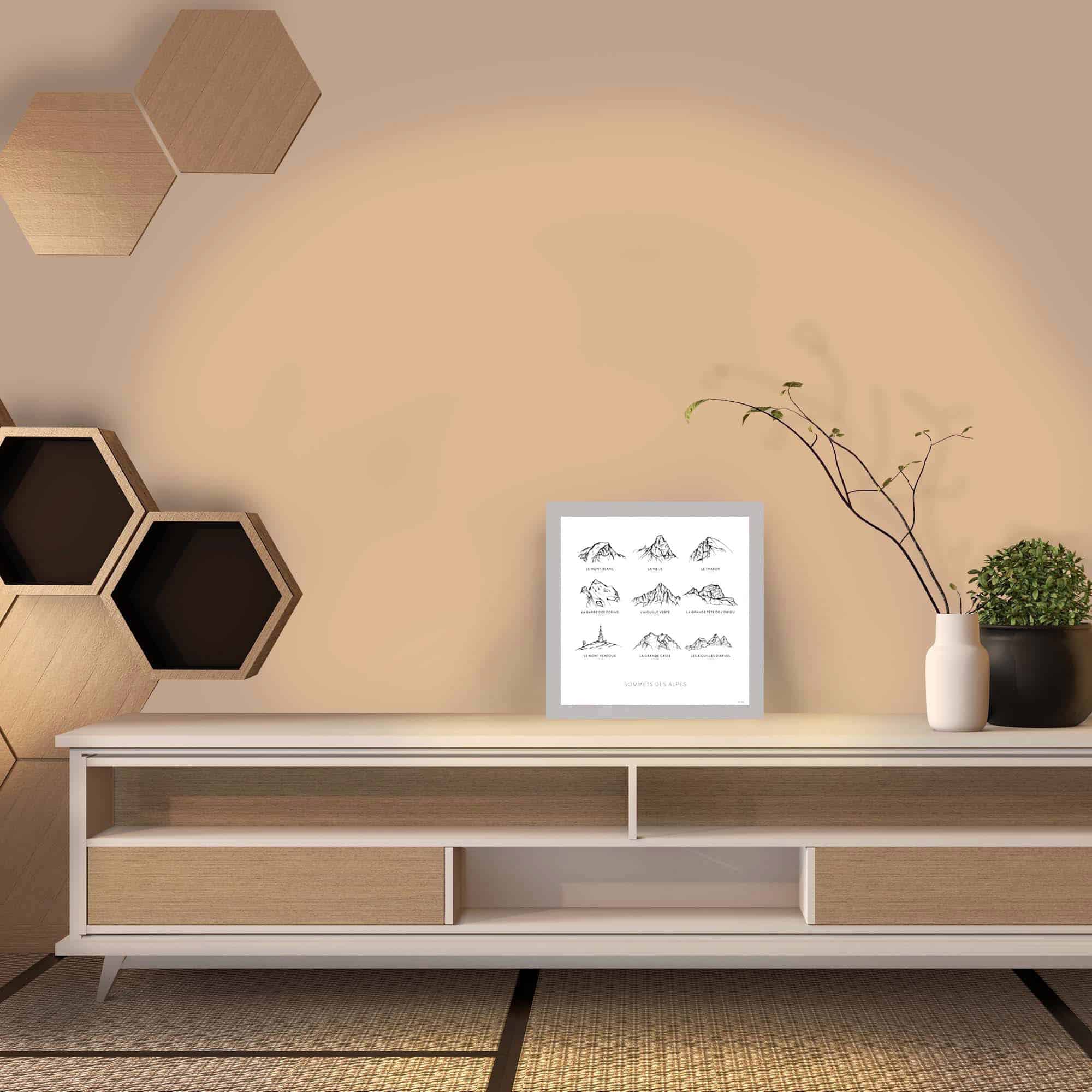

Visuel pour luminaire

Le visuel est la partie du luminaire personnalisée avec un visuel de notre catalogue artistes ou avec votre photo/image.

Concrètement il s’agit de la pièce translucide composant le panneau LED à travers laquelle diffuse la lumière émise par le module LED appelée le diffuseur. Nous imprimons sur cette pièce le visuel sélectionné à la demande.

Nous allons mettre en place en 2022 une solution pour changer le visuel et mettre à jour votre luminaire afin d’éviter l’obsolescence si vous souhaitez changer votre déco ou votre enfant a grandi. On parle de modularité du luminaire dans une démarche écoresponsable.
